基本信息
車型 ? ?速騰1.4TSI+DSG ? ? 發動機號 CFB ? ? ?行駛里程 3805KM?
故障現象
車輛行駛中出現空調、暖風偶爾不工作的故障。
診斷過程

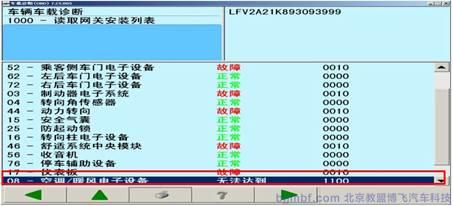

在空調、暖風不工作時：用VAS5052A 讀取網關列表信息如下：

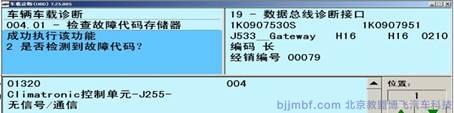

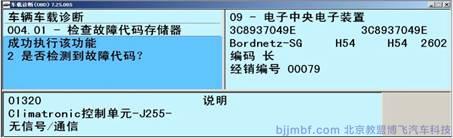

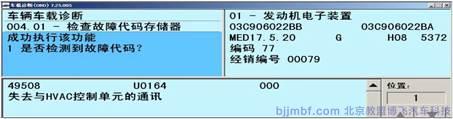

發動機控制單元及網關、J519 故障碼信息分別如下：
根據以上故障信息并結合空調、暖風不工作的故障現象，經銷商維修技師初步判斷為空調控制單元故障，于是更換新的空調控制單元，試車，故障消失，將車交付客戶使用！
?行駛3 天后，該故障再次出現，經銷商技術經理親自診斷故障，并檢查了相關線路，未發現異常，當重新將空調控制單元安裝到車上后，空調控制單元可以進行通訊了，且空調、暖風恢復了正常！于是仔細檢查了線束插腳未發現問題后，將客戶車輛交付用戶繼續跟蹤，行駛4 天后，再次出現同樣的故障，因?yàn)槌醮?，天氣較冷，暖風無法工作，客戶抱怨較大。
到現場后，通過與客戶溝通交流，了解故障經常發生的條件如下：
車輛行駛中未發生過此故障。
故障一般發生在車輛停放幾個小時后，再次啟動后偶爾發生。
車輛行駛條件一般為短途、短時間行駛，司機為女性，駕駛速度較慢。
通過對以上信息的了解，同時根據故障發生的規律，我們把維修思路轉移到車輛電能管理上來，于是采取了如下的檢測方案：
用 VAS5097A 測量蓄電池啟動電壓 結果顯示蓄電池“需要充電”
用 VAS5097 測量發電機發電電壓，顯示14.2V，結果正常
測量蓄電池靜態放電電流，結果顯示 0.021A （小于標準值0.035A），結果正常
詳細詢問客戶后，排除掉客戶忘記關閉用電器的可能性！
電能管理控制邏輯表如下所示：
故障排除
根據以上分析及測量相關數據，最后確定車輛故障原因?yàn)橛脩粜铍姵靥濍妼?dǎo)致進入了電能管理模式導致，對蓄電池進行充分充電處理后，跟蹤1 個月故障未出現，確定故障排除！
案例點評
遇到偶發故障、不要盲目換件處理，深入分析，抓住第一次維修機會。
VAS5097A 可以測量發電機電壓調節器的性能。
了解電能管理的邏輯關系。
對于一切因蓄電池電壓低的故障，必須測量靜態放電電流 。
