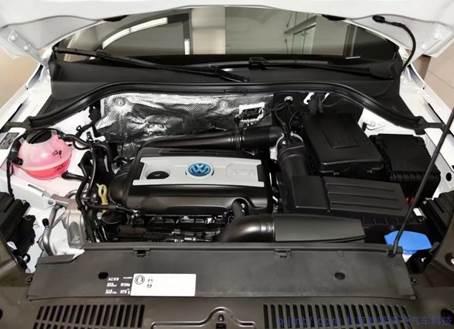

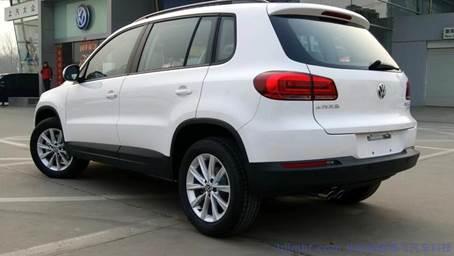

一輛行駛約15萬km、搭載CEA發動機的2012年上汽大眾途觀2.0TSI運動型多功能車。用戶反映：該車沒有轉向助力。

維修人員檢測轉向控制單元，發現故障碼00003012—控制單元電路電器故障；02546005—轉向限位基本設置／匹配缺失或不正確。

讀取數據流，44-08-2組第1區30號線電源電壓為12.62 V，正常；44-08-2組第2區15號線電源電壓為0.2 V，不正常。44-08-7組第1區轉向角傳感器G85數據不隨方向盤的轉動變化。

檢查轉向控制單元J500的外部線路，T2BX/1的電壓為12.62 V，正常。T3AM門的電壓為12.58V，說明巧號電源已經送到了轉向控制單元，而讀取的數據卻顯示為0.2 V，說明問題出在J500內部。

更換轉向控制單元后，儀表板上的轉向警告燈K161點亮，說明控制單元已經開始工作，接下來需要進行基本設置。將方向盤分別向左右轉動45°以上，然后回正。讓車輛以30 km/h左右的速度直行一段距離，然后將方向盤放在正中位置保持不動。在地址44處輸入代碼40168,進入基礎設定通道60，點擊激活，從而將G85在此處的角度設為0 °。

接下來將方向盤左右轉動10°以上，然后回正。將方向盤向左轉到限位點并保持，聽到3聲“嘀”聲后向右轉到限位點，聽到3聲“嘀”聲后回正，從而將G85在這2處的角度設為限位點。清除故障碼后，故障燈熄滅。
